Pentair MegaTherm Commercial Swimming Pool Heater 500K BTU | MT0500IN09C1PC Parts

Back to Product

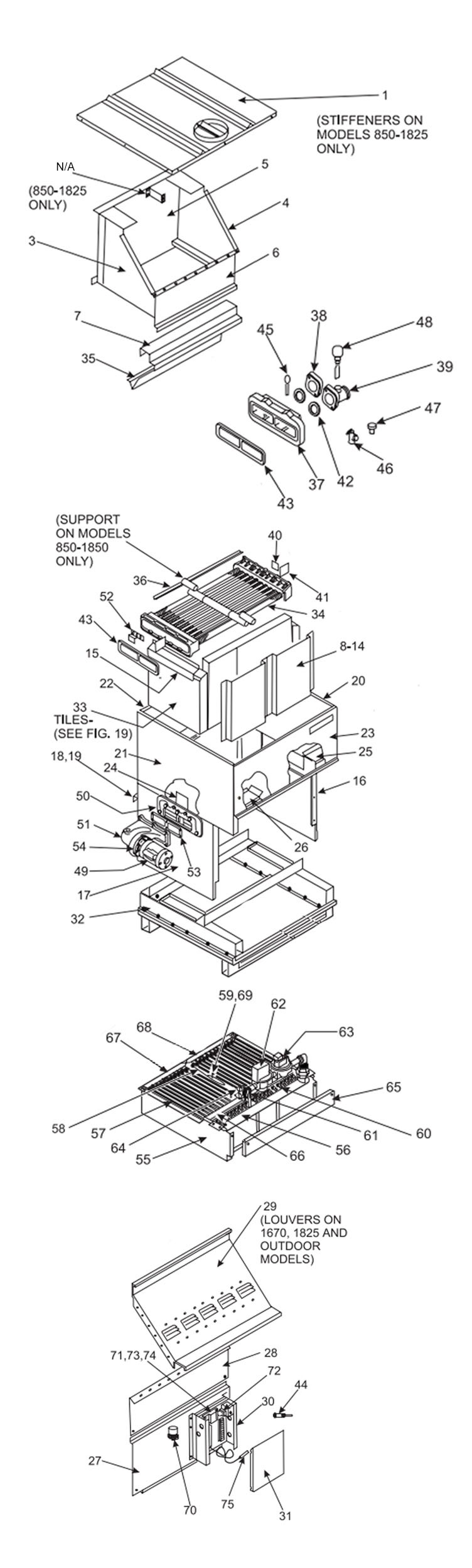

Pentair MegaTherm Commercial Swimming Pool Heater 500K BTU | MT0500IN09C1PC Parts Schematic
1
Pentair MegaTherm 500 Top Panel Assembly | 10535701
Pentair MegaTherm 500 Top Panel Assembly | 10535701
Quantity:
$324.76

3
Pentair MegaTherm Left Flue Collector End Panel | 10533700
Pentair MegaTherm Left Flue Collector End Panel | 10533700
Quantity:
$63.44

4
Pentair MegaTherm Right Flue Collector End Panel | 10533800
Pentair MegaTherm Right Flue Collector End Panel | 10533800
Quantity:
$63.44

5
Pentair MegaTherm 500 Flue Collector Rear Panel | 10535501
Pentair MegaTherm 500 Flue Collector Rear Panel | 10535501
Quantity:
$131.56

6
Pentair MegaTherm 500 Flue Collector Front Support | 10534401
Pentair MegaTherm 500 Flue Collector Front Support | 10534401
Quantity:
$63.60

7
Pentair MegaTherm 500 Front/Rear Tile Cover | 10534201
Pentair MegaTherm 500 Front/Rear Tile Cover | 10534201
Quantity:
$33.37

8
Pentair MegaTherm 500 Tile Heat Shield/Spacer | Front & Rear | 10560100
Pentair MegaTherm 500 Tile Heat Shield/Spacer | Front & Rear | 10560100
Quantity:
$44.77

15
Pentair MegaTherm Saddle End Tile Assembly | 10533600
Pentair MegaTherm Saddle End Tile Assembly | 10533600
Quantity:
$44.31

16
Pentair MegaTherm Right Lower Rear Panel/Heat Shield Weldment | 10540701
Pentair MegaTherm Right Lower Rear Panel/Heat Shield Weldment | 10540701
Quantity:
$146.03

17
Pentair MegaTherm Left Lower Rear Panel/Heat Shield Weldment | 10540702
Pentair MegaTherm Left Lower Rear Panel/Heat Shield Weldment | 10540702
Quantity:
$137.06

18
Pentair MegaTherm 500 Lower Rear Panel Weldment | 10532901
Pentair MegaTherm 500 Lower Rear Panel Weldment | 10532901
Quantity:
$229.82

19
Pentair MegaTherm 500 Middle Rear Panel/Heat Shield Weldment | 10540401
Pentair MegaTherm 500 Middle Rear Panel/Heat Shield Weldment | 10540401
Quantity:
$191.21

20
Pentair MegaTherm Upper Right End Panel | 10531600
Pentair MegaTherm Upper Right End Panel | 10531600
Quantity:
$132.05

21
Pentair MegaTherm Upper Left End Panel | 10534000
Pentair MegaTherm Upper Left End Panel | 10534000
Quantity:
$106.45

22
Pentair MegaTherm 500 Upper Rear Panel/Heat Shield Weldment | 10540501
Pentair MegaTherm 500 Upper Rear Panel/Heat Shield Weldment | 10540501
Quantity:
$263.71

23
Pentair MegaTherm 500 Upper Front Panel | 10531501
Pentair MegaTherm 500 Upper Front Panel | 10531501
Quantity:
$116.23

24
Pentair MegaTherm End Tile Support Bracket | 10551000
Pentair MegaTherm End Tile Support Bracket | 10551000
Quantity:
$19.06

25
Pentair MegaTherm Right Drafthood Relief Baffle | 10540901
Pentair MegaTherm Right Drafthood Relief Baffle | 10540901
Quantity:
$32.67

26
Pentair MegaTherm 500 Left Drafthood Relief Baffle | 10541001
Pentair MegaTherm 500 Left Drafthood Relief Baffle | 10541001
Quantity:
$32.39

27
Pentair MegaTherm 500 Lower Front Panel/Heat Shield Weldment | 10554601
Pentair MegaTherm 500 Lower Front Panel/Heat Shield Weldment | 10554601
Quantity:
$210.95

28
Pentair MegaTherm 500 Middle Front Panel | 10554401
Pentair MegaTherm 500 Middle Front Panel | 10554401
Quantity:
$84.76

29
Pentair MegaTherm 500 Flue Collector Sweep Sheet | 10533901
Pentair MegaTherm 500 Flue Collector Sweep Sheet | 10533901
Quantity:
$130.60

30
Pentair MegaTherm Control Box Weldment | 10545800
Pentair MegaTherm Control Box Weldment | 10545800
Quantity:
$43.42

31
Pentair MegaTherm Control Box Cover | 10547200
Pentair MegaTherm Control Box Cover | 10547200
Quantity:
$47.40

32
Pentair MegaTherm 500 Base/Tile Support Assembly | 10536901
Pentair MegaTherm 500 Base/Tile Support Assembly | 10536901
Quantity:
$1,101.96

35
Pentair MegaTherm 500 Front/Rear Heat Exchanger Baffle | 10534301
Pentair MegaTherm 500 Front/Rear Heat Exchanger Baffle | 10534301
Quantity:
$18.59

36
Pentair MegaTherm 500 Heat Exchanger Baffle | 10534601
Pentair MegaTherm 500 Heat Exchanger Baffle | 10534601
Quantity:
$13.61

38
Pentair MegaTherm Flange Gasket Kit 2.5" | Bronze | R10391304
Pentair MegaTherm Flange Gasket Kit 2.5" | Bronze | R10391304
Quantity:
$293.68

39
Pentair MegaTherm Outlet Side Flange Tee Adapter | 2-1/2 Inch NPT | Bronze | 20150303
Pentair MegaTherm Outlet Side Flange Tee Adapter | 2-1/2 Inch NPT | Bronze | 20150303
Quantity:
$613.64

40
Pentair Inlet Water Baffle | 10338300
Pentair Inlet Water Baffle | 10338300
Quantity:
$29.74

42
Pentair Flange Gasket Laars AP850 | S0063700
Pentair Flange Gasket Laars AP850 | S0063700
Quantity:
$10.70

43
Pentair Header Gasket with Barrier | 8 Tube | S0095100
Pentair Header Gasket with Barrier | 8 Tube | S0095100
Quantity:
$38.35

46
Pentair Pressure Relief Valve | 0.75" NPT | 75 psi | A0063300
Pentair Pressure Relief Valve | 0.75" NPT | 75 psi | A0063300
Quantity:
$40.99

47
Pentair Temperature Gauge | A2089500
Pentair Temperature Gauge | A2089500
Quantity:
$230.29

48
Pentair PowerMax Flow Control Switch Kit | RE0013000
Pentair PowerMax Flow Control Switch Kit | RE0013000
Quantity:
$258.58

50
Pentair MegaTherm Pump Adapter | Bronze | 10364201
Pentair MegaTherm Pump Adapter | Bronze | 10364201
Quantity:
$463.91

52
Pentair Pump Inlet Baffle Diffuser | 10338400
Pentair Pump Inlet Baffle Diffuser | 10338400
Quantity:
$34.33

53
Pentair 12" Pump Housing Gasket | S0024600
Pentair 12" Pump Housing Gasket | S0024600
Quantity:
$43.76

55
Pentair MegaTherm 500 Burner Tray | 10550601
Pentair MegaTherm 500 Burner Tray | 10550601
Quantity:
$2,041.26

55
Pentair MegaTherm 500 Burner Tray | 20097401
Pentair MegaTherm 500 Burner Tray | 20097401
Quantity:
$1,762.04

56
Pentair MegaTherm 500 Single Inlet Gas Manifold Weldment | 10525901
Pentair MegaTherm 500 Single Inlet Gas Manifold Weldment | 10525901
Quantity:
$388.05

58
Pentair MegaTherm 500 Pilot Bracket/Burner Weldment | 10529502
Pentair MegaTherm 500 Pilot Bracket/Burner Weldment | 10529502
Quantity:
$63.74

59
Pentair MegaTherm 500 Pilot Burner | W2001300
Pentair MegaTherm 500 Pilot Burner | W2001300
Quantity:
$219.21

59
Pentair MegaTherm Spark Ignition Pilot Burner | W2001500
Pentair MegaTherm Spark Ignition Pilot Burner | W2001500
Quantity:
$170.14

59
Pentair Pilot Burner | Natural Gas | W0030600
Pentair Pilot Burner | Natural Gas | W0030600
Quantity:
$29.13

60
Pentair Gas Orifice | #44 - Natural Gas | L0050700
Pentair Gas Orifice | #44 - Natural Gas | L0050700
Quantity:
$7.15

60
Pentair Liquid Propane Gas Orifice | L0032900
Pentair Liquid Propane Gas Orifice | L0032900
Quantity:
$7.15

61
Pentair MegaTherm Manual Gas Valve | 1" | V0004200
Pentair MegaTherm Manual Gas Valve | 1" | V0004200
Quantity:
$91.68

61
Pentair MegaTherm Manual Gas Valve | .75" | V0004800
Pentair MegaTherm Manual Gas Valve | .75" | V0004800
Quantity:
$89.70

62
Pentair MegaTherm Auto Gas Valve | RV0046600
Pentair MegaTherm Auto Gas Valve | RV0046600
Quantity:
$472.13

62
Pentair MegaTherm 500 Safety Gas Valve | V0046600
Pentair MegaTherm 500 Safety Gas Valve | V0046600
Quantity:
$254.37

63
Pentair MegaTherm Combination Gas Valve | RV0051200
Pentair MegaTherm Combination Gas Valve | RV0051200
Quantity:
$610.89

63
Pentair MegaTherm Combination/Operating Gas Valve | V0054800
Pentair MegaTherm Combination/Operating Gas Valve | V0054800
Quantity:
$656.35

64
Pentair MegaTherm Manual Pilot Valve | W0002100
Pentair MegaTherm Manual Pilot Valve | W0002100
Quantity:
$36.45

65
Pentair MegaTherm 500 Manifold Cover Plate Assembly | 10552901
Pentair MegaTherm 500 Manifold Cover Plate Assembly | 10552901
Quantity:
$84.37

66
Pentair MegaTherm Burner Anti-Rotation Bracket | 10525301
Pentair MegaTherm Burner Anti-Rotation Bracket | 10525301
Quantity:
$26.52

67
Pentair MegaTherm Left Single Pilot Burner Tie Down Bracket | 10525701
Pentair MegaTherm Left Single Pilot Burner Tie Down Bracket | 10525701
Quantity:
$52.14

68
Pentair MegaTherm 500 Right Single Pilot Burner Tie Down Bracket | 10542001
Pentair MegaTherm 500 Right Single Pilot Burner Tie Down Bracket | 10542001
Quantity:
$52.14

69
Pentair MegaTherm Commercial Pool Heater | Thermocouple | W0035900
Pentair MegaTherm Commercial Pool Heater | Thermocouple | W0035900
Quantity:
$47.75

69
Pentair MegaTherm Commercial Pool Heaters | Thermocouple | W0036500
Pentair MegaTherm Commercial Pool Heaters | Thermocouple | W0036500
Quantity:
$37.25

70
Pentair Solenoid Pilot Valve | 24V | W0019300
Pentair Solenoid Pilot Valve | 24V | W0019300
Quantity:
$89.95

71
Pentair MegaTherm Commercial Pool Heater | Electronic Ignition Control | E2305500
Pentair MegaTherm Commercial Pool Heater | Electronic Ignition Control | E2305500
Quantity:
$161.81

71
Pentair MegaTherm Commercial Pool Heater | Electronic Ignition Control - Single Try | E2305400
Pentair MegaTherm Commercial Pool Heater | Electronic Ignition Control - Single Try | E2305400
Quantity:
$272.03

72
Pentair MegaTherm Commercial Pool Heater | Transformer 40VA | R0021300
Pentair MegaTherm Commercial Pool Heater | Transformer 40VA | R0021300
Quantity:
$61.25

73
Pentair Manual Reset High Limit Switch | E2103900
Pentair Manual Reset High Limit Switch | E2103900
Quantity:
$201.32

74
Pentair MegaTherm Water Temperature Controller | E2103800
Pentair MegaTherm Water Temperature Controller | E2103800
Quantity:
$178.59

75
Pentair MegaTherm Water Temperature Sensor | E2103600
Pentair MegaTherm Water Temperature Sensor | E2103600
Quantity:
$207.51
