DO NOT ORDER BY LOOKS!
Balboa Water Group® has made hundreds of circuit boards for different spa makers. Boards have different software or chips. Chips are designed to run the board for particular functions for your type of spa. To get the right board you must identify the chip. Look for the white sticker on the chip.
You can look for the five digit number found on most Balboa® boards like (5****).
52213

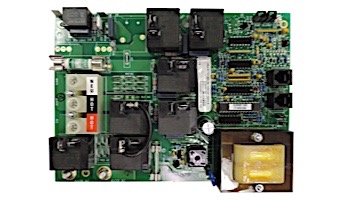

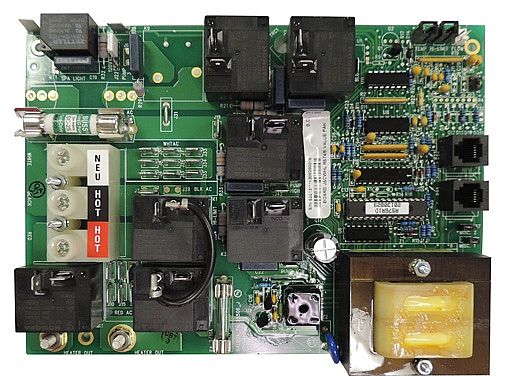

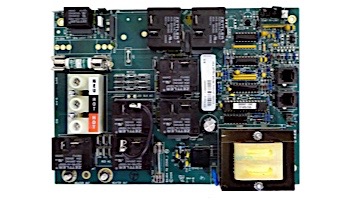

R574/6 JACUZZI CIRCUIT BOARD
BALBOA BOARD R574/6 FOR JACUZZI VALUE PAK CHIP # R576R1C
DIMENSIONS: 6" x 8 1/4"
CIRCUIT BOARD MADE BY BALBOA THAT IS USED ON THE JACUZZI WHIRLPOOL BATH VALUE SYSTEM.
SYSTEM IS USED ON A LOT OF THE SPAS SOLD BY HOME DEPOT THAT ARE MADE BY JACUZZI WHIRLPOOL BATH THERE ARE TWO VERSIONS OF THIS: R574 AND R576
R576 HAS (2) SINGLE SPEED PUMP
R574 HAS (1) TWO SPEED PUMP THIS BOARD WILL WORK FOR BOTH SYSTEMS.
THERE IS A JUMPER ON THE BOARD THAT CONTROLS THIS
2 FOUR PIN FEMALE PHONE PLUGS
120 VOLT - 12 VOLT TRANSFORMER
TEMP SENSOR USED WITH THIS IS OPTIMUS # 9711-100 (BALBOA # 30352)
HI LIMIT SENSOR USED IS OPTIMUS # 9711-101 (BALBOA # 32016)
ORIGINAL TEMP SENSOR WAS BALBOA #30344 THE 32016 REPLACES THIS ONE DIFFERENCE IS ONLY THAT ORIGINAL 30344 HAD A 12" CORD THE REPLACEMENT 32016 HAS A 24" CORD SPASIDE CONTROL TO USE WITH THIS IS 9705-36
